Anschlussplan - Nebel.

[Jaufenspass]

Hallo!

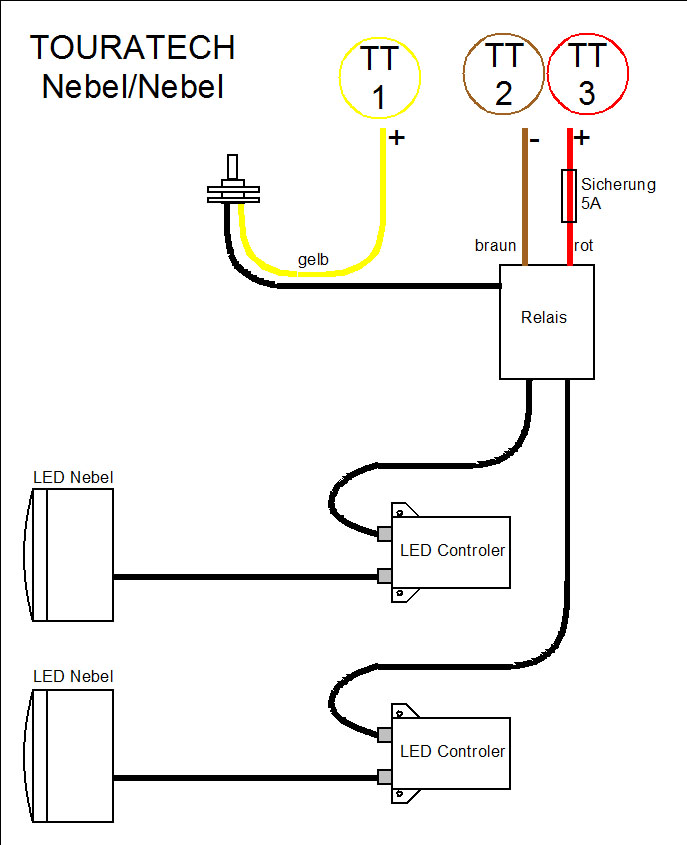

Vielleicht kann mir hier einer weiterhelfen ? So ganz habe ich am Schaltplan nicht alles verstanden.
Am Relais ( 86 ) ist plus. Was ist an ( 85 - roter Pfeil ), ist da minus ? bzw wo schließ ich das Kabel an ?
und ( 87 - grüner Pfeil ) was ist mit dem ?
wäre dankbar für eure Hilfe !

Gruß Oskar

[Varaderokalle]

Jepp. In diesem Plan ist Klemme 85 Masse. Also irgends an ein vorhandenes Massekabel, Batterie-Minus oder den Rahmen anschließen.
Klemme 87 ist die geschaltete + Leitung zu deinen Nebellampen hin.

[rubbergum]

85 ist minus: geht auf minus und zum nebler auf masse. 87 geht zum anderen kabel vom nebler. verfolge einfach die leitungen am schaltplan. so muss es auch in der praxis aussehen.

lg, rubbergum

[Jaufenspass]

ok, danke für die Auskunft !

Gruß Oskar

[Lübi]

Jaja, die neuen sind wieder zu doof:

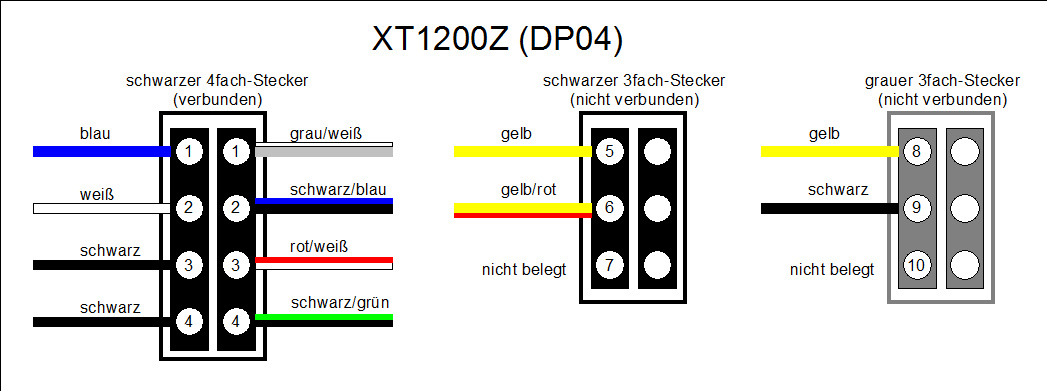

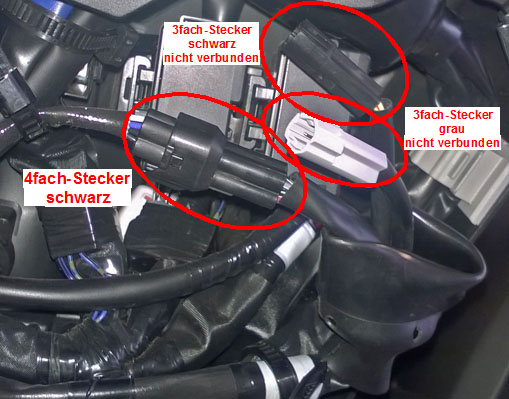

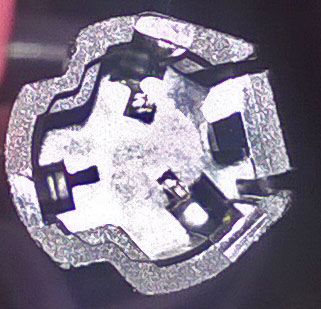

Ich finde bei meiner 2015er (DP04) hinter der rechten Seitenverkleidung in der schwarzen Gummitülle 3 Stecker. Der 4fach-Stecker ist voll belegt und die beiden 3fach-Stecker (nur 2 belegt) sind nicht verbunden. Die Farben aus dem Schaltplan der DP01 scheinen nicht mit der DP04 übereinzustimmen?!

Da sind sie also meine Probleme: Kann mir jemand erklären welches Kabel an welchen Stecker muss ohne dass ich den Kabelbaum zerschnibbeln muss?

[Lübi]

Um den Unterschied zum im Wiki dargestellten Bild der DP01 zu verdeutlichen hier noch ein Bild der DP04 (Stecker sehen ganz anders aus):

[Gasol]

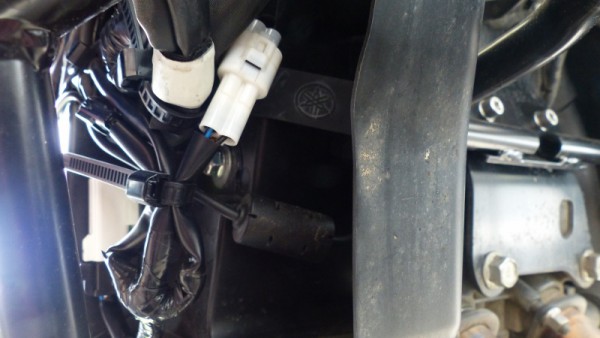

Hallo es ist kein Stecker aus der Tüte. Der Stecker ist weiter hinten versteckt.
Müsste weiß sein.

Gasol

[Lübi]

Hi Gasol, vielen Dank.
Ich mache mich in der Garage mal auf die Suche. Komisch finde ich aber, dass in Deinem Bild ein blaues Kabel zu sehen ist. In dem Anschlussplan ganz oben steht aber was von rot/weiß ?
Naja Dauerplus kann ich ja auch direkt an der Batterie abgreifen, oder?

[Gasol]

Das blaue Kabel gehört zum Original Nebellampen- Bastelsatz

Gasol

[Lübi]

Boah, war der Stecker aber versteckt! Jetzt muss ich nur noch verbinden:
TT gelb (1) mit XT Plus (Z) braun
TT braun (2) mit XT Masse schwarz
TT rot (3) mit XT Plus rot/weiß

Bekommt man einen passenden 3er-Stecker beim Händler oder muss ich die TT-Kabelklemmen benutzen?
Kann ich die Fotos von den falschen Steckern löschen, damit nicht jemand auch auf die falsche Fährte geführt wird?
