Anschliessen Zusatzscheinwerfer, TFL und Nebler

[Schwenker-Markus]

ab und zu mal das Tor auf machen, dass wieder frische Luft reinkommt.

Keine Angst, da ist eine Lüftung montiert.

[Schwenker-Markus]

Die Gummiglocke sitzt oben rechts unter der Verkleidung. Da ist auch der Stecker der Steckdose.

DANKE.
Den Stecker hab ich gefunden. Und wenn ich ihn ausstecke, geht auch das Licht aus . Aber: keiner Drähte reagiert auf das Umschalten von Abblend- auf Fernlicht! Kann es sein, dass dieses Signal einen anderen Weg nimmt?

[rubbergum]

Den Stecker hab ich gefunden. Und wenn ich ihn ausstecke, geht auch das Licht aus . Aber: keiner Drähte reagiert auf das Umschalten von Abblend- auf Fernlicht!

Check mal die Farben der Drähte vom Kabelstrang der vom Stecker zum Scheinwerfer geht.
Bei der DP01 waren das
.) schwarz = Masse
.) blau = Abblendlicht
.) rot = Shutter für Fernlicht
.) grün = Standlicht

Muss mich daher korrigieren. Nicht blau, sondern rot ist das Shutter-Kabel. Klemm das Multimeter (wenn der Stecker angeschlossen ist und das Abblendlicht leuchtet) zw. schwarz und rot und betätige Lichthupe oder Fernlichtschalter.

LG, Rubbegrum

[Helmut]

Der Stecker 84 hat bei der DP04 die Funktion, Hupe!!!


80.Lenkerarmatur (links)
81.Tempomat-Hauptschalter
82.Tempomat-Einstellschalter
83.Abblendlicht-/Lichthupenschalter
84.Hupenschalter
85.Menüschalter
86.Wahlschalter
87.Blinkerschalter
88.Hupe
89.Blinker hinten (rechts)
90.Blinker hinten (links)
91.Blinker vorn (rechts)
92.Blinker vorn (links)
93.Scheinwerfer
94.Standlicht vorn
95.Scheinwerfer
96.Scheinwerfer-Relais


Gilt für die Z, ZE hat noch mehr Stecker

[Schwenker-Markus]

Jetzt, jetzt kommen wir der Sache näher . Danke

Dann such' ich jetzt Stecker 93 und da das gelbe Kabel, das dann vom Lenker kommen müsste .

Gilt für die Z, ZE hat noch mehr Stecker

und ich habe eine ZE . Und du hast offenbar das Schema der Z (DP04) . Kannst du mir das ganze Scheme zukommen lassen? Per PN, Mail oder ins Wiki stellen ? Oder hast du gar das ganze WHB der DP04 ?

[Helmut]

Hast 2te PN
Lass uns nicht im Ungewissen wenn´s nach deinen Vorstellungen geklappt hat.

[Schwenker-Markus]

Hallo zusammen
Wieder einen Schritt weiter : Stecker gefunden, richtiges Kabel auch gefunden .

.) rot = Shutter für Fernlicht

bei mir ist das "Rosa" !

Mein aktueller Plan: ich versuch' von diesem ominösen Stecker 103 ein Mutter- und Vaterstück zu bekommen . Dann mach ich damit ein Zwischenstück, dass den Abzweiger enthält .

[ThinFr]

Hallo zusammen
Wieder einen Schritt weiter : Stecker gefunden, richtiges Kabel auch gefunden .

.) rot = Shutter für Fernlicht

bei mir ist das "Rosa" !

Mein aktueller Plan: ich versuch' von diesem ominösen Stecker 103 ein Mutter- und Vaterstück zu bekommen . Dann mach ich damit ein Zwischenstück, dass den Abzweiger enthält .

Hallo, mach mal ein Bild, von diesem Teil. Das bringt mal richtig Licht ins Dunkel. Ich habe diesen ominösen Stecker nämlich auch schon gesucht und nicht gefunden.

Gruß Bill

[Schwenker-Markus]

Hier wird einem ja so toll geholfen , dass ich mich natürlich gerne revanchiere . Hier bitte:

von etwas weiter weg, damit man sieht, wo der Stecker ist:

und dann etwas näher. Das rosa Kabel geht zum Shutter:

Wenn alles fertig, montiert und wieder sauber eingepackt ist, mach ich dann noch mehr Fotos.

[Schwenker-Markus]

So, gestern den ganze Tag in der Schlosserei verbracht und eine kombinierten Zusatz- und Nebelscheinwerfer-Halter gebaut. Gut, dass ich vor 30 Jahren mal was Gescheites gelernt habe .
Wenn ihr jetzt denkt, dass man den Halter ja gar nicht sieht, dann habe ich mein Ziel erreicht.

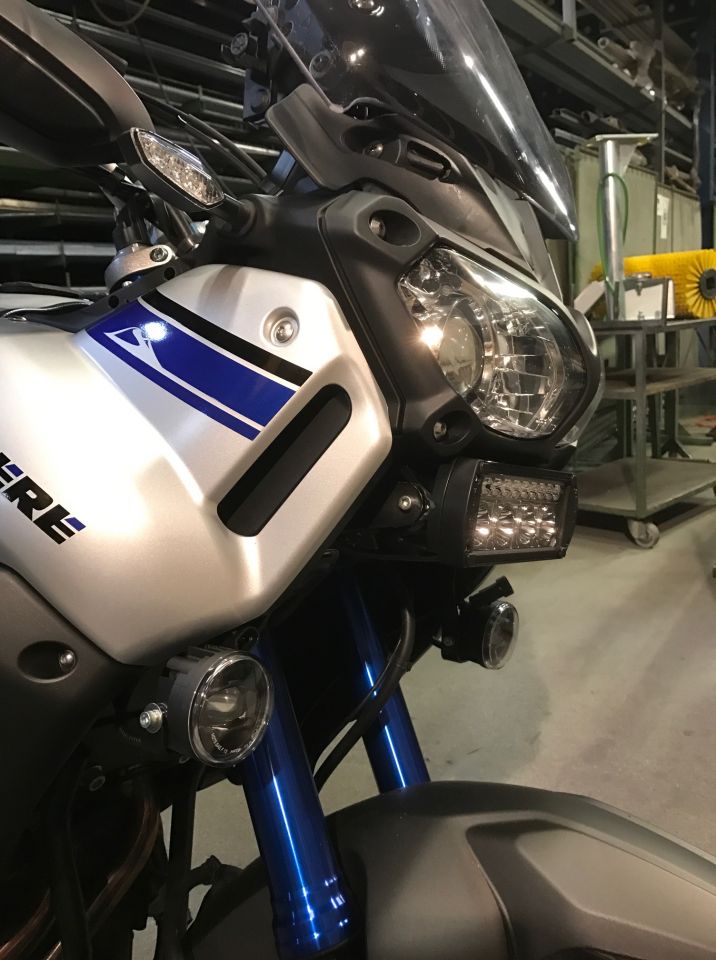

Hier die ersten Bilder mit angebauten Zusatzscheinwerfer und angebauten Nolden-Nebelscheinwerfer:

(die Stecker ob den Nebler werden dann, wenn sie dann angeschlossen sind, hinter der Verkleidung verschwinden.)
Jetzt warte ich auf die Stecker von x-mas.at
