Ganganzeige Racetronik

[Volker]

Hallo,
ich habe mir die Ganganzeige von Racetronik in das Cockpit laser lassen.
Nun muß ich den Sensor anbauen und noch plus, neutral und minus anklemmen.
Hat das schon jemand selbst gemacht und kann mir sagen wo ich die entspechenden Kabel finde und wie sie aussehen(Farbe) ? Elektrisch bin ich nicht sonderlich bewandert.

[rubbergum]

hallo volker!
wenn du bis morgen mittags warten kannst, schick ich dir eine anleitung.
lg, rubbergum

[Volker]

Hallo rubbergum,
bis Mittag ist gar kein Problem, paßt sogar optimal in meinen Zeitplan.
Vielen Dank

[rubbergum]

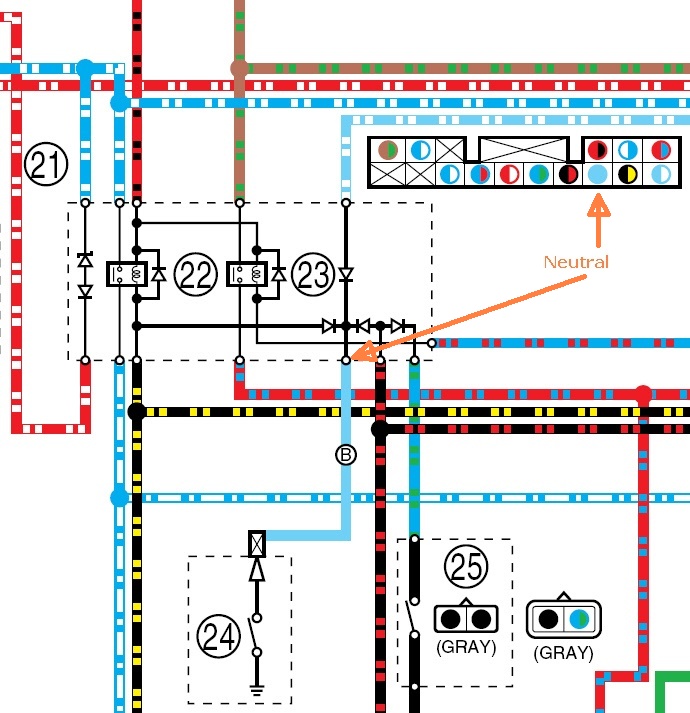

Das Leerlaufsignal findest du am besten auf Pin 14 (hellblaues Kabel) vom Stecker des Relais im roten Kreis (Bild 1).

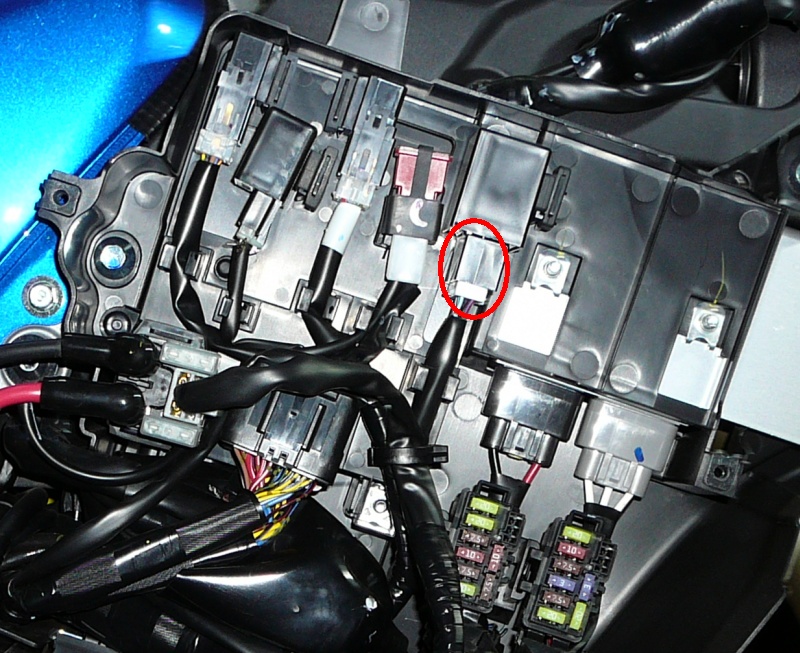

Im Lerrlauf liegt dort Masse an (Bild 2).

Zündungsplus und Masse sind schon häufiger vorhanden. Anbieten würden sich z.B. die Original-Buchsen für die Heizgriffe oder die Zusatzbeleuchtung. Falls diese noch frei sind, kannst du dir die Kontakte besorgen und dort direkt anschließen.

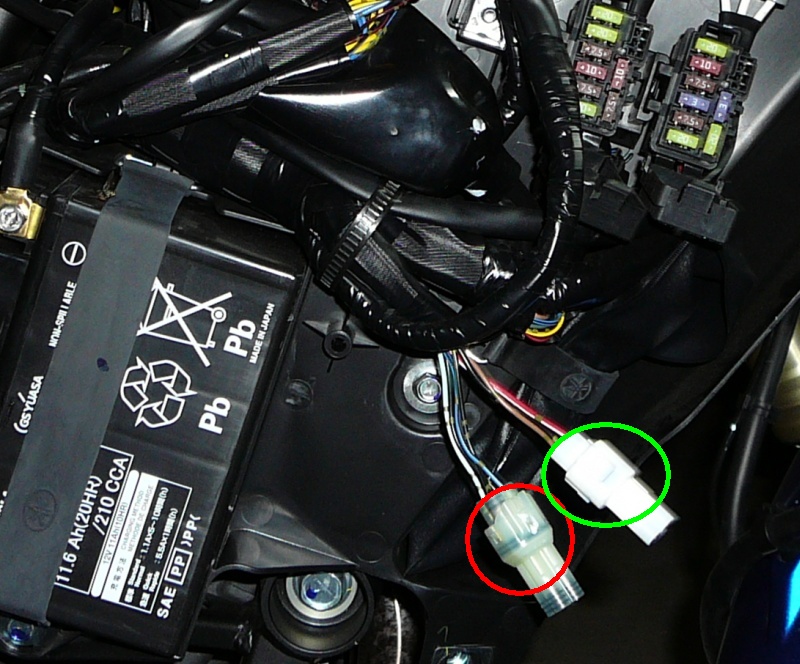

Bild 3 grüner Kreis = Zusatzbeleuchtung 3 polig (braun = Zündungsplus, schwarz = Masse, rot/weiß = Dauerplus)
Bild 3 roter Kreis = Heizgriffe 4 polig (blau/schwarz = Zündungsplus, schwarz = Masse, schwarz/grün = Motorplus, grün/weiß = ECU)

Stecker und Kontakte findest du z.B. unter http://www.xmas1.at" onclick="window.open(this.href);return false; (Katalog / Elektrik Material / Vielfachstecker / Vielfachstecker 2,2 mm).

Viel Spaß beim Einbau.
LG, rubbergum

[lagomike]

Sauber gemacht

[hdidi]

Noch schöner wäre es, wenn er es gleich ins Wiki stellen würde
Dann hätten alle was davon, ohne daß Neuankömmlinge gleich die Suchmühle anwerfen müßen.

Grüße
Dieter

[tenerolli]

Respekt

Ab in die Wickie damit und dann vorbeikommen zum montieren
Habe die Stecker schon bestellt und die Ganganzeige gleich auch

TOLLES FORUM

[Volker]

Hallo rubbergum,

alle Achtung, deutlicher geht es wirklich nicht. Vielen Dank für Deine Mühe.
Ich werde mich mit den Steckern bechäftigen und es dann so machen.
Schönen Sonntag noch.

[marks04]

Hallo,

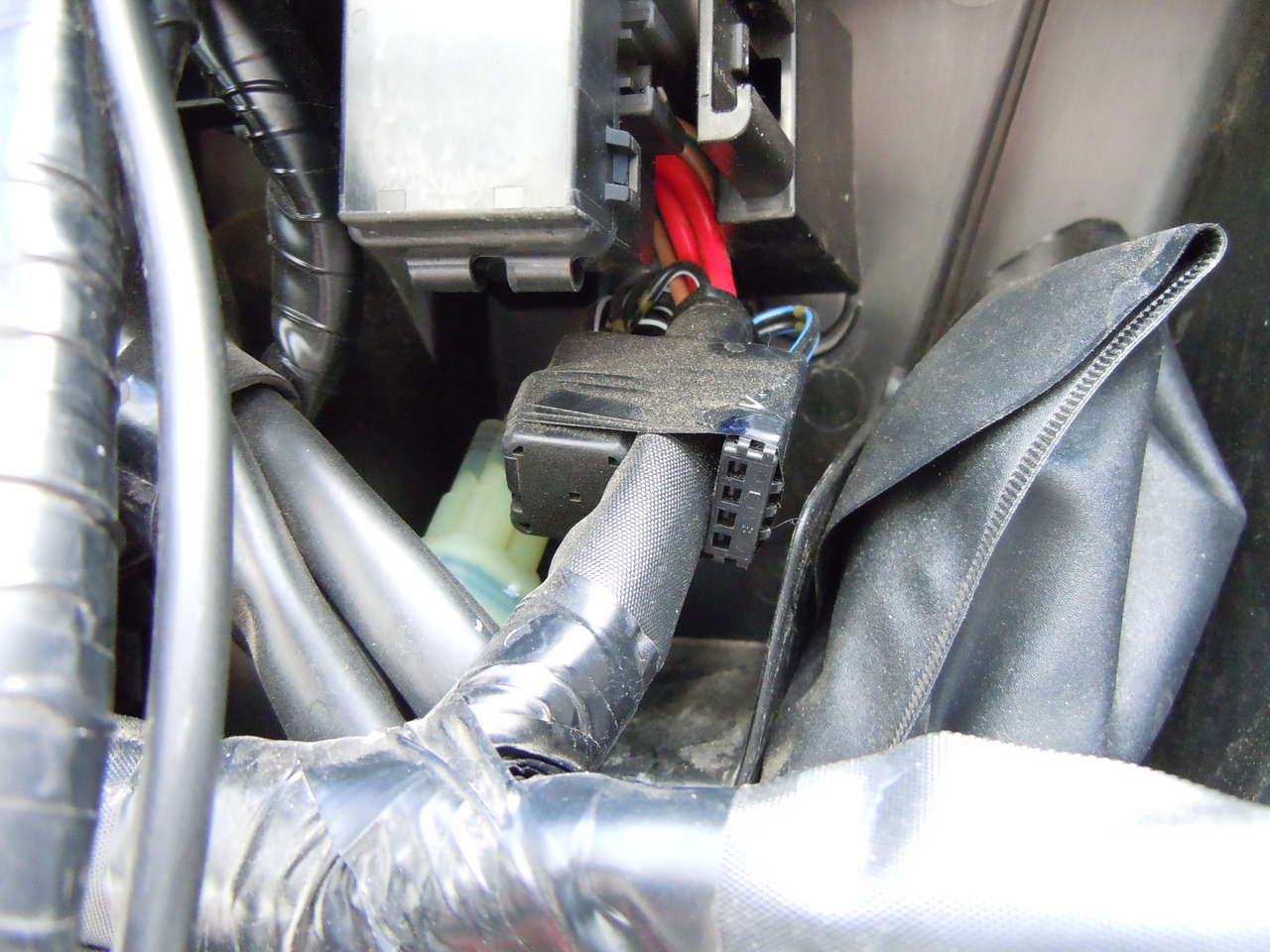

weiß jemand auch noch wozu diese beiden Stecker gut sind, die da mit Isolierband lnks und rechts von dem Kabelstrang befestigt sind? (Das sind nicht die für die Heizgriffe und Zusatzscheinwerfer,oder ist das was anderes).
Danke
